چرا فیوز برق بلافاصله پس از به کار افتادن یخچال می‌پرد؟ (بررسی جامع و تخصصی)

قطع شدن ناگهانی برق ساختمان یا «پریدن فیوز مینیاتوری» درست در لحظه‌ای که یخچال به پریز متصل می‌شود یا موتور آن استارت می‌زند، یکی از نگران‌کننده‌ترین اتفاقات در منزل است. این اختلال علاوه بر خاموش کردن دستگاه و تهدید به فاسد شدن مواد غذایی، حاکی از یک جریان اضافه بار شدید (Overload) یا اتصال کوتاه (Short Circuit) خطرناک در مدار است که سیستم ایمنی تابلوی برق ساختمان را وادار به قطع جریان می‌کند.

درک دقیق تفاوت میان کلید مینیاتوری معمولی (MCB) و کلید محافظ جان (RCCB/RCD) نخستین گام در ریشه‌یابی این مشکل است؛ زیرا قطع شدن فیوز محافظ جان معمولاً به دلیل نشت جریان به بدنه رخ می‌دهد، در حالی که فیوز مینیاتوری به اضافه بار و اتصال مستقیم فاز و نول واکنش نشان می‌دهد. در این مقاله به صورت گام‌به‌گام و علمی، تمام قطعات و شرایطی را که منجر به پریدن فیوز بعد از روشن شدن یخچال می‌شوند بررسی می‌کنیم.

۱. تفاوت پریدن فیوز در لحظه اتصال به پریز با زمان استارت موتور

پیش از باز کردن قاب‌ها یا تست قطعات، زمان‌بندی دقیق قطع شدن فیوز اطلاعات فوق‌العاده مهمی به ما می‌دهد:

                      زمان پریدن فیوز برق
                               │
         ┌─────────────────────┴─────────────────────┐
         ▼                                           ▼
  درست لحظه اتصال دوشاخه                     چند ثانیه تا چند دقیقه بعد
  (اتصالی کابل، برد ورودی، خازن)             (استارت کمپرسور، ورود به دیفراست)

1. پریدن فیوز در همان صدم‌ثانیه اول ورود دوشاخه: در این حالت جریان برق هنوز به قطعات فعال نظیر موتور یا فن‌ها نرسیده است. مشکل قطعاً در دوشاخه، کابل ورودی، نویزگیر (فیلتر EMI) یا مدار تغذیه اولیه برد الکترونیکی است.
2. پریدن فیوز همزمان با صدای تق استارت موتور (پس از چند دقیقه): یخچال‌های دیجیتال معمولاً بعد از اتصال به برق چند دقیقه تاخیر دارند. اگر فیوز دقیقاً در لحظه استارت زدن کمپرسور پرید، ایراد در رله استارت، خازن راه‌انداز، یا سیم‌پیچ داخلی موتور است.
3. پریدن فیوز در فواصل نامنظم (مثلاً هر ۶ الی ۸ ساعت یک‌بار): این وضعیت نشان‌دهنده ورود یخچال به چرخه دیفراست (یخ‌زدایی خودکار) و روشن شدن المنت حرارتی معیوب است.

۲. دلایل اصلی و قطعات مسبب پریدن فیوز برق

الف) اتصال کوتاه یا سوختن سیم‌پیچ کمپرسور (موتور یخچال)

کمپرسور قلب تپنده یخچال است که از یک استاتور با دو سیم‌پیچ راه‌انداز (Start) و اصلی (Run) تشکیل شده است. با گذشت زمان و بر اثر گرمای بیش از حد، نوسانات شدید ولتاژ یا استهلاک مکانیکی، عایق لاکی سیم‌پیچ‌ها از بین می‌رود:

• اتصال حلقه به حلقه (Turn-to-Turn Short): مقاومت اهمی سیم‌پیچ به شدت افت می‌کند و در لحظه استارت، آمپر مصرفی از حد تحمل فیوز (معمولاً ۱۶ یا ۲۵ آمپر) فراتر رفته و فیوز مینیاتوری می‌پرد.
• اتصال سیم‌پیچ به بدنه (Ground Fault): اگر سیم لاکی به پوسته فلزی موتور برخورد کند، برق وارد بدنه شده و در صورت استاندارد بودن سیستم ارتینگ ساختمان، کلید محافظ جان (RCD) بلافاصله برای جلوگیری از برق‌گرفتگی مدار را قطع می‌کند.

ب) خرابی مجموعه رله استارت و اورلود (PTC Relay & Overload Protector)

روی بدنه کمپرسور یک جعبه ترمینال کوچک قرار دارد که قطعات راه‌انداز موتور در آن تعبیه شده‌اند:

• رله استارت سنگی (PTC): قرص سرامیکی داخل رله وظیفه دارد سیم‌پیچ استارت را پس از چند ثانیه از مدار خارج کند. اگر این قرص خرد شود یا بسوزد، سیم‌پیچ استارت دائماً زیر بار می‌ماند و جریان شدیدی می‌کشد که باعث پریدن فیوز می‌شود.
• خرابی خازن راه‌انداز (Run/Start Capacitor): در صورت سوختن یا باد کردن خازن، اتصال کوتاه داخلی درون صفحات آن ایجاد شده و به محض اعمال ولتاژ، فیوز تابلوی برق قطع خواهد شد.

ج) سوختن المنت دیفراست (هیتر یخ‌زدایی)؛ مقصر پنهان

یکی از رایج‌ترین علل پریدن کلید محافظ جان در یخچال‌های نوفراست، المنت دیفراست است. این هیتر شیشه‌ای یا میله‌ای فلزی وظیفه ذوب کردن برفک‌های اواپراتور را دارد:

• المنت دائماً در معرض رطوبت، قطرات آب و ذوب برفک است.
• با ایجاد کوچک‌ترین ترک یا آسیب به عایق انتهای هیتر، آب ناشی از یخ‌زدایی به داخل المنت نفوذ کرده و بین سیم فاز و بدنه فلزی اتصال نشت جریان برقرار می‌شود.
• نتیجه این رخداد، پریدن بی‌درنگ فیوز محافظ جان دقیقاً در زمان فعال شدن چرخه برفک‌زدایی است.

د) خرابی فن‌های اواپراتور و کندانسور

یخچال‌های بدون برفک دارای حداقل دو فن الکتریکی هستند:

1. فن اواپراتور (داخل کابین فریزر): رطوبت بالای داخل فریزر می‌تواند به درون شفت و بوبین موتور نفوذ کرده و باعث گریپاژ مکانیکی یا اتصال کوتاه در استاتور فن شود.
2. فن کندانسور (کنار کمپرسور در پشت دستگاه): گیر کردن کرک و خاک زیاد یا شکستن پروانه فن باعث قفل شدن روتور و کشیدن آمپر لحظه‌ای بالا می‌شود.

هـ) سوختن وریستور، فیوز یا خازن‌های برد اصلی (Main PCB)

در برد الکترونیکی یخچال، قطعات محافظتی مانند وریستور (MOV) تعبیه شده‌اند تا در برابر صاعقه یا نوسانات بالای برق شهری بسوزند و اتصال کوتاه ایجاد کنند تا برق به پردازنده اصلی آسیب نرساند. اگر یک وریستور یا خازن صافی سوخته باشد، به محض اتصال دوشاخه به پریز، جریان مستقیم بین فاز و نول وصل شده و فیوز ساختمان در صدم‌ثانیه خاموش می‌شود.

۳. ارتباط اختلالات الکتریکی با هشدارهای صوتی یخچال

در زمان بروز افت ولتاژ یا خرابی در رله‌ها و سنسورها، یخچال پیش از قطع کامل مدار یا آسیب گسترده، رفتارهای غیرعادی از خود نشان می‌دهد. یکی از هشدارهای پیش‌درآمد، شروع بوق‌های مکرر و چشمک زدن نمایشگر است؛ زیرا نوسانات و اتصالی‌های جزیی سبب ناپایداری ولتاژ ۵ ولت و ۱۲ ولت ارسالی به سنسورها شده و برد فرمان خطای عدم کارکرد بهینه سیستم را صادر می‌کند. در چنین مواقعی کاربر ممکن است صدای آلارم را به عنوان یک خطای ساده درب قلمداد کند، در حالی که این اخطار نشان‌دهنده یک بحران جدی در بخش قدرت یا افزایش دمای اواپراتور به دلیل از کار افتادن فن‌ها و هیتر است. برای ریشه‌یابی و آگاهی از تفاوت انواع هشدارهای صوتی دستگاه و کدهای ارور مربوطه، حتماً مقاله علت بوق زدن مداوم یخچال را مطالعه کنید تا از آسیب دیدن موتور و مدار فرمان جلوگیری نمایید.

۴. گام‌های عملی عیب‌یابی با مولتی‌متر (تست اهمی)

برای اینکه بدون خطرات ناشی از برق‌گرفتگی قطعه معیوب را پیدا کنید، مراحل زیر را با رعایت کامل نکات ایمنی انجام دهید:

+-------------------------------------------------------------+
|               چک‌لیست تست قطعات مشکوک با اهم‌متر              |
+-------------------------------------------------------------+
| ۱. تست کابل برق ورودی    | پیوستگی بین دوشاخه و ترمینال‌ها  |
| ۲. تست پین‌های کمپرسور   | مقاومت C-S-R و تست اتصال به بدنه |
| ۳. تست المنت دیفراست    | مقاومت ۱۰۰ تا ۴۰۰ اهم (نه صفر/بی‌نهایت) |
| ۴. تست فن‌های خنک‌کننده   | تست اتصال بدنه و مقاومت بوبین     |
+-------------------------------------------------------------+

مرحله اول: تست کابل برق و پریز دیوار

• ابتدا یخچال را از پریز بکشید.
• یک وسیله پرمصرف دیگر (مانند سشوار یا اتو) را به همان پریز وصل کنید تا مطمئن شوید خودِ کلید فیوز یا پریز برق ساختمان ضعیف و شل نشده است.
• مولتی‌متر را روی حالت بوق (Continuity) بگذارید و کابل برق یخچال را از نظر قطعی یا اتصالی میان دو شاخه فاز و نول چک کنید.

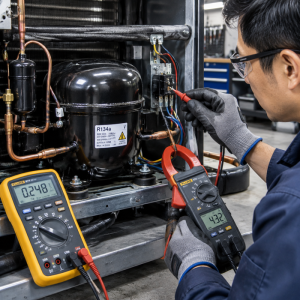

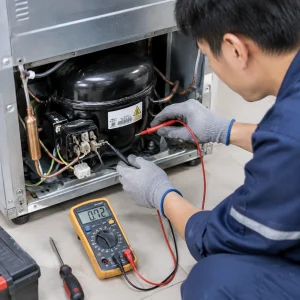

مرحله دوم: تست سلامت کمپرسور

1. درپوش پلاستیکی جعبه رله روی موتور را باز کنید.
2. رله استارت و اورلود را با احتیاط از روی ۳ پین مثلثی کمپرسور (شامل C: مشترک، S: استارت، R: کارکرد) جدا کنید.
3. یک پروب مولتی‌متر را روی بدنه فلزی بدون رنگ کمپرسور (یا لوله‌های مسی) بگذارید و پروب دیگر را تک‌تک روی هر سه پین قرار دهید.
4. تحلیل نتیجه: مولتی‌متر در هیچ‌کدام از پین‌ها نباید بوق بزند یا عددی زیر چند مگااهم نشان دهد. اگر عددی نشان داده شد، موتور سوخته و جریان به بدنه نشتی دارد.

       پین مثلثی موتور یخچال:
               (C) Common
               /         \
              /           \
     (S) Start ─────────── (R) Run

   رابطه استاندارد:  R(S to R) = R(C to S) + R(C to R)

مرحله سوم: تست المنت دیفراست

سوکت‌های هیتر را جدا کنید. مقاومت دو سر المنت را اندازه بگیرید. برای اکثر یخچال‌ها این مقدار بین ۱۰۰ تا ۴۰۰ اهم است. اگر مقاومت صفر اهم (اتصال کوتاه کامل) باشد یا بدنه المنت به پایه برقی پیوستگی نشان دهد، المنت دچار اتصال بدنه شده و عامل پریدن محافظ جان است.

۵. مقایسه عوامل بر اساس نوع فیوز پریده

۶. لزوم بهره‌گیری از تکنسین مجرب در عیب‌یابی الکتریکی

تعمیرات مدارهای دارای ولتاژ متناوب ۲۲۰ ولت و موتورهای القایی، حساسیت بسیار بالایی دارد. هرگونه تشخیص اشتباه می‌تواند منجر به خسارت‌های سنگین مالی، سوختن بردهای الکترونیکی گران‌قیمت یا حتی خطر شوک الکتریکی و آتش‌سوزی در منزل شود. تفکیک ایرادات مکانیکی موتور از خطاهای ناشی از خازن و رله، به تجربه بالایی نیاز دارد.

در دنیای امروز که سیستم‌های الکترومکانیکی لوازم خانگی پیچیده و اینورتری شده‌اند، تکیه بر خدمات فنی متخصصان محلی معتمد اهمیت دوچندان پیدا می‌کند. همان‌طور که در زمان بروز مشکلاتی نظیر نچرخیدن دیگ، سوختن هیتر یا خطاهای تخصصی هیدروستات در ماشین‌های شستشو، خانواده‌ها برای دریافت خدمات تعمیر لباسشویی شهر قدس به دنبال تعمیرکاران آموزش‌دیده و مجهز به تجهیزات تست تست‌پوینت‌های الکترونیکی هستند، برای عیب‌یابی اتصالی یخچال نیز باید از تکنسین‌هایی بهره گرفت که تخصص کافی در بررسی عایق‌بندی و تست مگااهم سیم‌پیچ‌ها داشته باشند و از سلامت کلیدهای ایمنی اطمینان حاصل کنند.

۷. راهنمای پیشگیری و ایمن‌سازی مدار برق یخچال

برای اینکه یخچال مجدداً دچار اتصالی و پریدن فیوز نشود، اقدامات پیشگیرانه زیر را جدی بگیرید:

1. استفاده از محافظ برق استاندارد یا استابلایزر: شوک‌های ناشی از قطع و وصل برق شهری اصلی‌ترین عامل تخریب عایق سیم‌پیچ‌ها هستند. یک استابلایزر با رگولاسیون دقیق، مانع تحمیل بار به برد می‌شود.
2. بررسی سیم ارت پریز: اطمینان حاصل کنید که پریز دارای ارت واقعی است تا کلیدهای محافظ جان در لحظه نشتی جریان مدار را فوراً قطع کرده و مانع از آسیب به سایر تجهیزات شوند.
3. نظافت سالانه بخش زیرین و کندانسور: انباشته شدن خاک و تارهای عنکبوت در اطراف فن و جعبه تقسیم کمپرسور می‌تواند با جذب رطوبت هوا، مسیری هادی برای نشت جریان برق فراهم آورد.
4. انتخاب سایز مناسب فیوز در جعبه فیوز: اطمینان حاصل کنید که فیوز خط اختصاصی یخچال حداقل ۱۰ الی ۱۶ آمپر تیپ C (کُندکار مناسب بارهای موتوری) باشد تا جریان لحظه‌ای استارت اولیه موتور را تحمل کند.

جمع‌بندی نهایی

پریدن فیوز برق بلافاصله بعد از اتصال یا شروع به کار یخچال، هشداری صریح از وجود عیب در مسیر جریان برق است. بررسی را از ساده‌ترین سناریوها یعنی خرابی دوشاخه و کابل رابط شروع کنید، سپس عملکرد رله استارت، المنت دیفراست و در نهایت سیم‌پیچ کمپرسور را بسنجید. به یاد داشته باشید که در موارد مربوط به اتصالی داخلی سیم‌پیچ موتور و برد تغذیه، باز کردن قطعات بدون تجهیزات عایق، خطر برق‌گرفتگی داشته و رفع آن نیازمند حضور تکنسین مجرب است.
